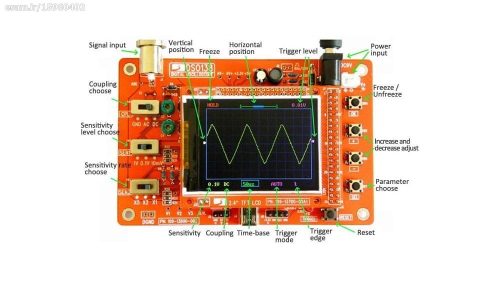

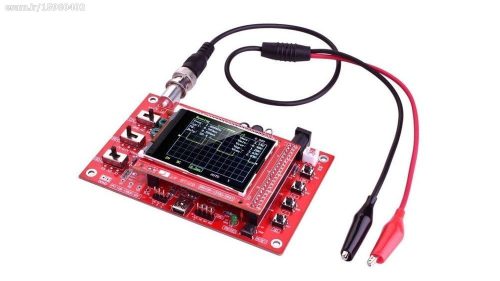

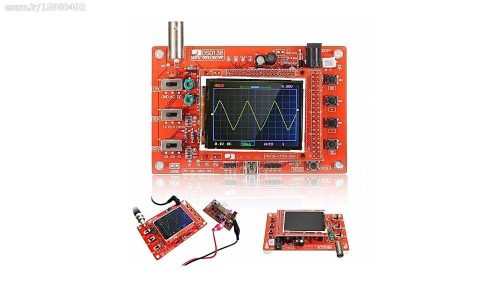

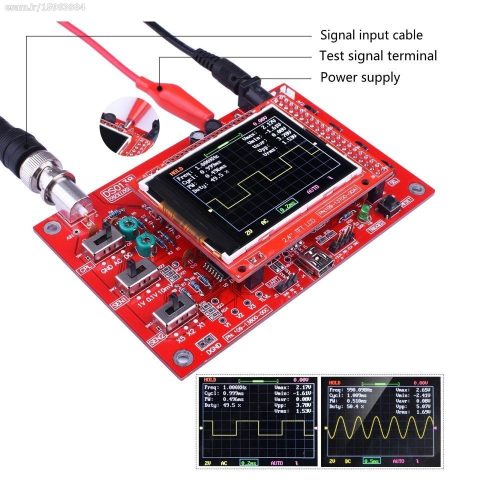

اسیلوسکوپ دیجیتال DSO138 دارای نمایشگر رنگی

اسیلوسکوپ  دستگاهی الکترونیکی است که امکان مشاهده ولتاژ را فراهم می‌کند. غالباً مقدار ولتاژ به صورت نموداری دوبعدی نمایش داده می‌شود که محور افقی، زمان و محور عمودی آن ولتاژ است. از نوسان‌نما عموماً برای نمایش دقیق موج استفاده می‌شود. علاوه بر دامنه، معمولاً نوسان‌نماها قادر به اندازه‌گیری و نمایش دیگر پارامترها مانند عرض پالس، دوره تناوب و زمان بین دو حادثه (مانند وقوع دو پیک) هستند.

Specification

Number of Channel: 1
Analog Bandwidth: 0 – 200KHz
Sensitivity: 10mV/Div – 5V/Div
Sensitivity error: < 5%
Resolution: 12-bit
Maximum Input voltage: 50Vpk
Coupling: DC, AC, GND
Max Real-time Sampling Rate: 1Msps
Timebase: 10us/Div – 500s/Div
Record Length: 1024
Trigger Modes: Auto, Normal, Single
Trigger Types: Rising/falling edge
Trigger Position: 1/2 of buffer size fixed
2.4-inch color TFT LCD with 320 x 240 resolution
9V DC (8 – 12V acceptable)
Supply Current: 120mA
Dimension: 117mm X 76mm X 15mm
Weight: 70 gram (not including cables)
