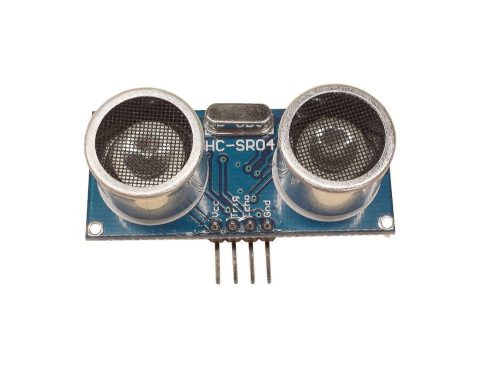

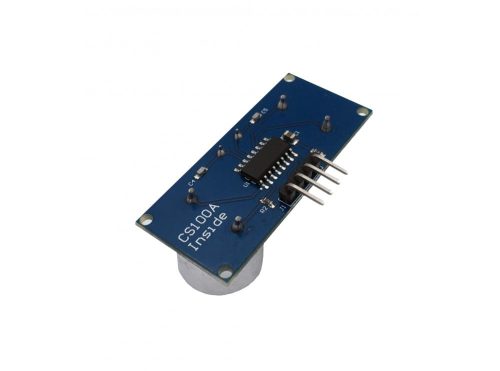

ماژول آلتراسونیک سنجش مسافت HC-SR04
معرفی اساس کار این ماژول آلتراسونیک ( فراصوت ) مشابه رادار یا ردیاب صوتی، تشخیص ویژگی‌های هدف از طریق تحلیل بازتاب امواج رادیویی یا صوتی می‌باشد. این ماژول امواج صوتی با فرکانس بالا ایجاد می‌کنند. و موج بازتاب شده را دریافت و تحلیل می‌کنند. این حسگرها با محاسبهٔ زمان بین فرستادن سیگنال و گرفتن بازتاب، فاصلهٔ جسم را محاسبه می‌کنند. در این ماژول سنجش مسافت، فرستنده التراسونیک و حسگر بر روی یک برد قرار داده شده است. و مدار الکترونیکی واسط کار را برای استفاده از این ماژول بسیار ساده می نماید. به طور کلی این ماژول با همه میکروکنترلر ها سازگار می باشد.
Specification
1: Use voltage: DC5V
2: Static current: less than 2mA
3: level output: high-5V
4: level output: Low 0V
5: Sensor angle: not more than 15 degrees
6: Detection distance: 2cm-450cm
7: High precision: up to 3mm
Wiring, VCC, trig (control side), echo (receiving end), GND Ground
